TBシリーズ

TBシリーズ製品一覧ページへ戻る

  • TBセンサー
  • コントロールユニット
  • TB-FIシリーズ

TBセンサー

※TBセンサーのみでは酸素濃度の測定は出来ません。酸素濃度の測定にはコントロールユニットが必要です。

TB-ⅡG

エコアゼットTB-ⅡGシリーズは検出部に安定化ジルコニアセラミックを使用した燃焼排ガス用O2センサーです。

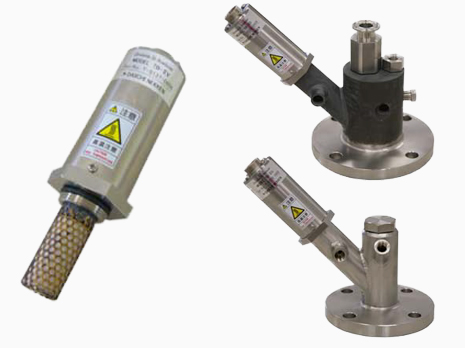

写真

特徴
  • 対象設備により、最適なアクセサリを用意
  • ジルコニアセンサーは何重にも保護されており、HCL、SOx等の腐食性ガスのアタックに強い構造
  • 燃料過剰時のCO+H2濃度測定が可能（-O2％として表示）
  • シンプルな構造のためメンテナンスが容易
用途例
  • ボイラー、鉄鋼加熱炉、ガラス溶解炉、セラミック焼成炉、ごみ焼却プラント等のあらゆる燃焼排ガス

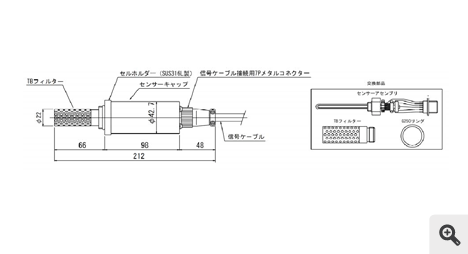

外形図
外形図イメージ

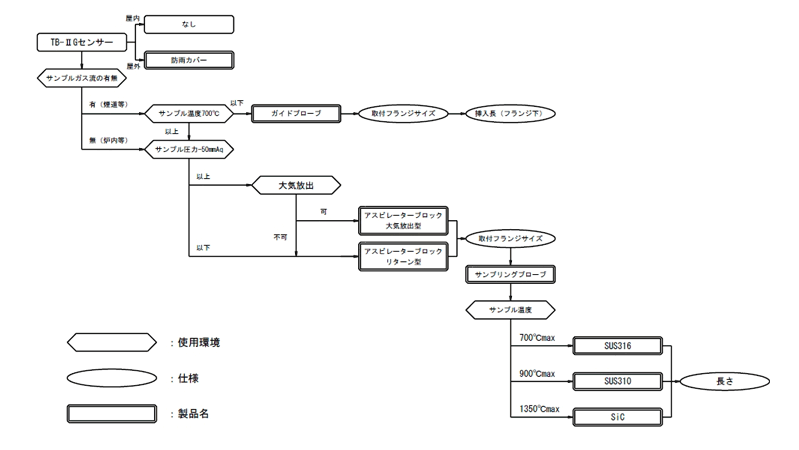

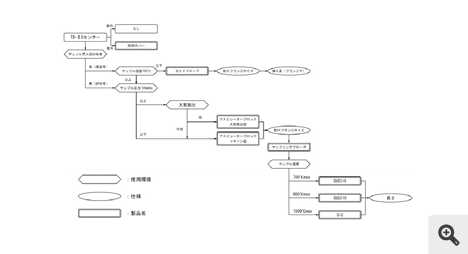

アクセサリ選択フローチャート
フローシートイメージ
仕様
測定範囲 -20 ～ 25%O2
直線性 ±1%FS以内（0-25%O2レンジ時）
再現性 ±1%FS以内（0-25%O2レンジ時）
応答速度 90%応答10秒以内（高濃度側へ振れる場合）
ドリフト ±2%FS/週 以内
サンプル温度 300℃MAX（センサー単体）
0 ～ 700℃（ガイドプローブ使用の場合）
0 ～ 1350℃（アスピレーターブロック使用の場合）
サンプル吸引 アスピレーターブロック、ガイドプローブによる吸引
サンプル圧力 0 ± 5kPa
暖気時間 約20分
オプション センサー防雨カバー

TB-ⅡG用アクセサリ

アスピレーターブロック

アスピレーターブロックはエア駆動のサンプルガス吸引機器です。
サンプルガス導入管（サンプリングプローブ）と組み合わせて使用します。
エア駆動のため、高温雰囲気でも直接サンプリングが可能です。


写真

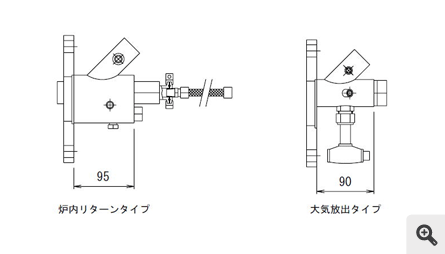

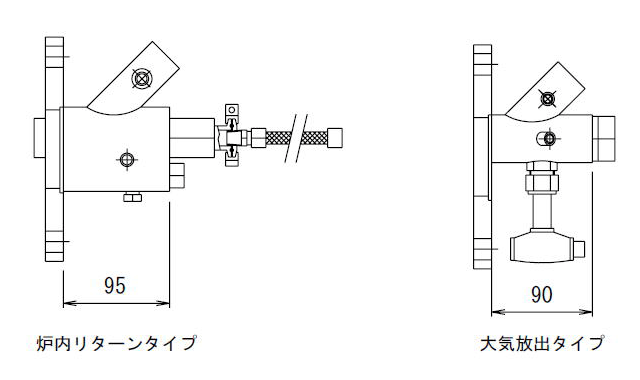

外形図
外形図イメージ
仕様
材質 炉内リターンタイプ：SUS316L/
大気放出タイプ：SUS316
取付 炉内リターンタイプ：JIS5K65A～/
大気放出タイプ：JIS5K40A～
サンプル温度 プローブ仕様に準ずる
（SUS316：700℃MAX/
SUS310：900℃MAX/
機密性SIC：1350℃MAX
サンプル圧力 炉内リターンタイプ：±5kPa/
大気放出タイプ：-0.1kPa～1kPa
配管接続 Rc1/4

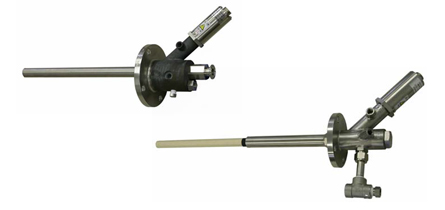

ガイドプローブ

ガイドプローブはサンプルガス流を利用したサンプリング機器です。
煙道等、ガスの流れのある箇所に設置して使用します。
サンプルガス流を利用したサンプリングのため、エア、電源等のユーティリティが不要です。

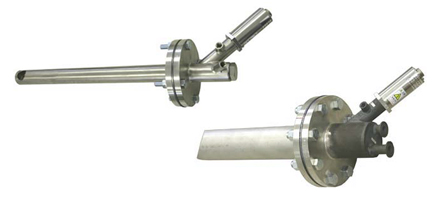

写真

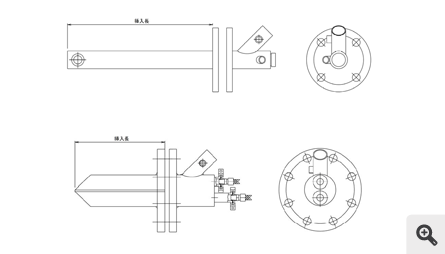

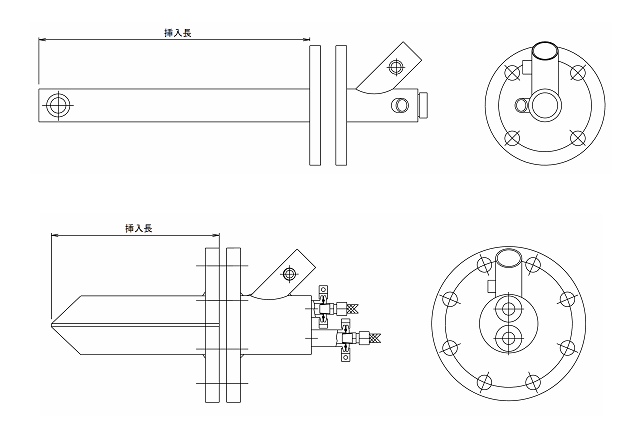

外形図
外形図イメージ
仕様
材質 ローダストタイプ：SUS316/
ハイダストタイプ：SUS316L
取付 ローダストタイプ：JIS5K50A～/
ハイダストタイプ：JIS5K80A～
挿入長 ご指定　（MAX．1500㎜）
サンプル温度 700℃MAX
サンプル圧力 ±5kPa
配管接続 Rc1/4
ページトップへ戻る
TB-ⅡF

エコアゼットTB-ⅡFシリーズは検出部に安定化ジルコニアセラミックを使用したO2センサーです。

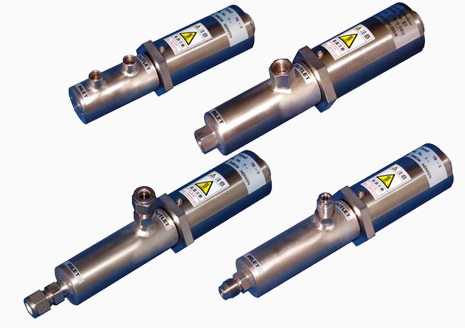

写真

特徴
  • クリーンガス中のppmO2レベルから100%O2までの幅広いレンジに対応
  • ジルコニアセンサーは何重にも保護されており、HCL、SOx等の腐食性ガスのアタックに強い構造
  • サンプル流量の影響を受けにくく、0.2～5L/minの流量範囲で測定可能
  • シンプルな構造のためメンテナンスが容易

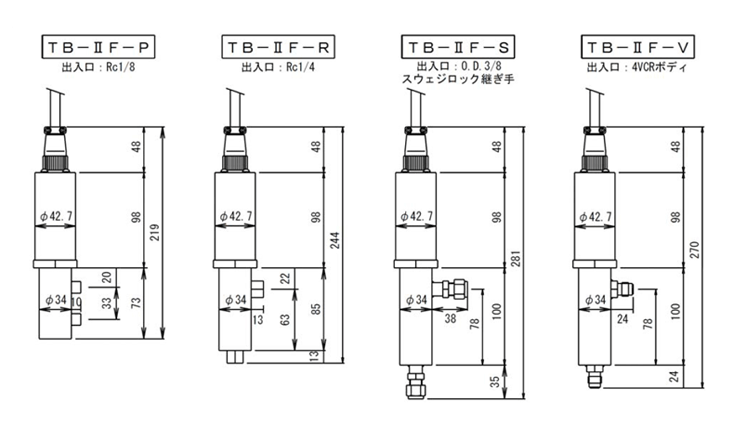

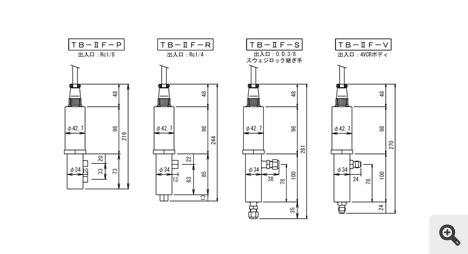

外形図
外形図イメージ

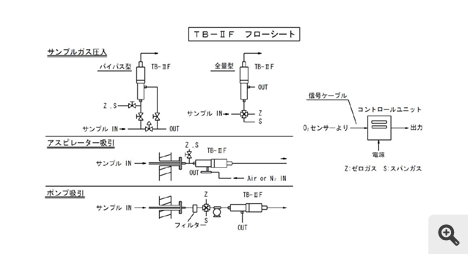

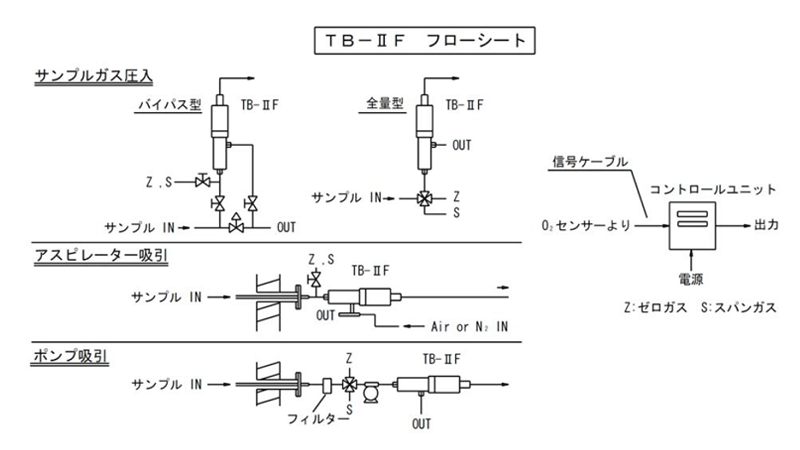

フローシート
フローシートイメージ
仕様
機種 TB-ⅡF-P 出入口：Rc 1/8
TB-ⅡF-R 出入口：Rc 1/4
TB-ⅡF-S 出入口：O.D. 3/8" スウェジロック継手
TB-ⅡF-V 出入口：4VCRボディ
測定範囲 1ppm ～ 100%O2 / 1 ～ 10＾-30 atmO2
直線性 ±1%FS以内（0-25%O2）
再現性 ±1%FS以内（0-25%O2）
応答速度 90%応答10秒以内（高濃度側へ振れる場合）
ドリフト ±2%FS/週 以内
サンプル温度 300℃MAX（センサー入口部）
サンプル吸引 サンプルガス圧入又はポンプによる吸引
サンプル流量 0.2 ～ 2L/min（TB-ⅡF-P）、0.5 ～ 5.0 リットル/min
暖気時間 約20分
TB-ⅡV　TB-ⅡVN

エコアゼットTB-ⅡVシリーズは検出部に安定化ジルコニアセラミックを使用したO2センサーです。

写真

特徴

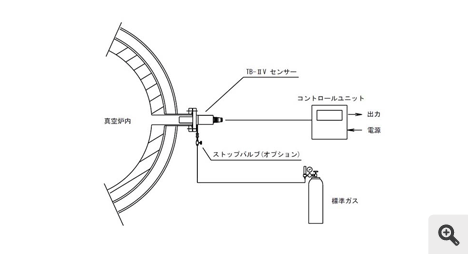

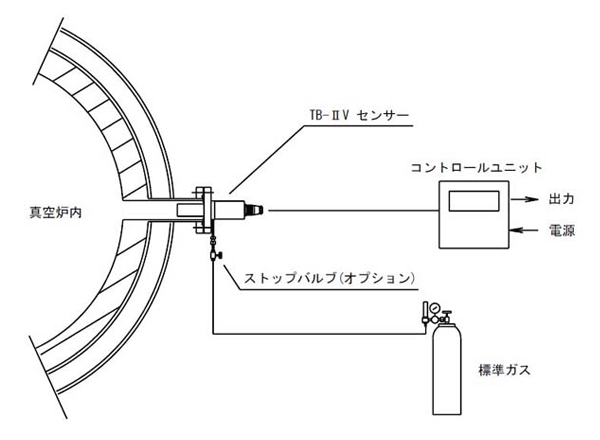

  • サンプリングの困難な小型密閉容器や真空炉に直接挿入
  • 1×10＾-3Pa（1×10＾-5Torr）の減圧下での酸素分圧測定が可能
  • シンプルな構造のためメンテナンスが容易

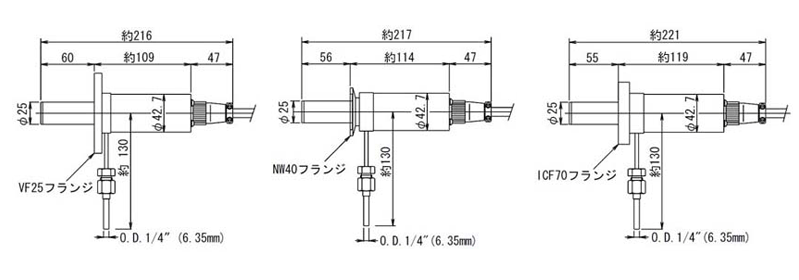

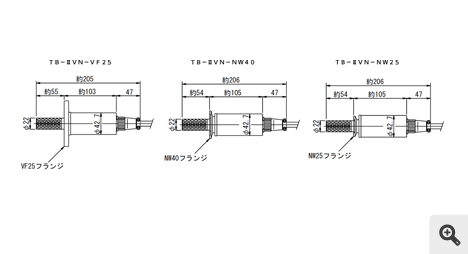

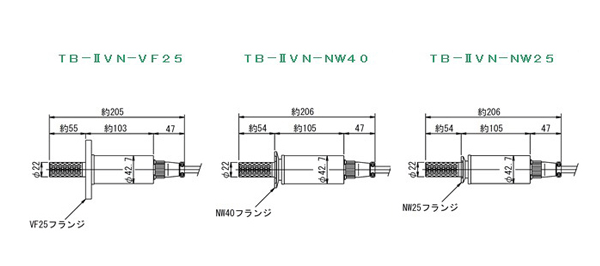

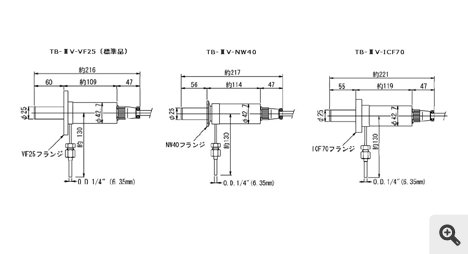

外形図
外形図イメージ
外形図
外形図イメージ
外形図
外形図イメージ
外形図
外形図イメージ
仕様
フランジサイズ VF25、NW40、ICF70
取付 水平 ～ 垂直上記フランジ受け （客先準備）
標準ガス入口 SUS TP O.D.1/4 （Oリングシール継手）
測定範囲 1ppm ～ 100%O2 1 ～ 1×10＾-30 atmO2
直線性 ±1%FS以内（0-25%O2）
再現性 ±1%FS以内（0-25%O2）
応答速度 90%応答10秒以内（高濃度側へ振れる場合）
ドリフト ±2%FS/週 以内
サンプリング 拡散
サンプル温度 300℃MAX（センサー入口部）
サンプル圧力 2atm ～ 1×10^-3Pa (1×10^-5Torr)
暖気時間 約20分
オプション フランジ種類 、サイズ変更標準ガスラインストップ弁

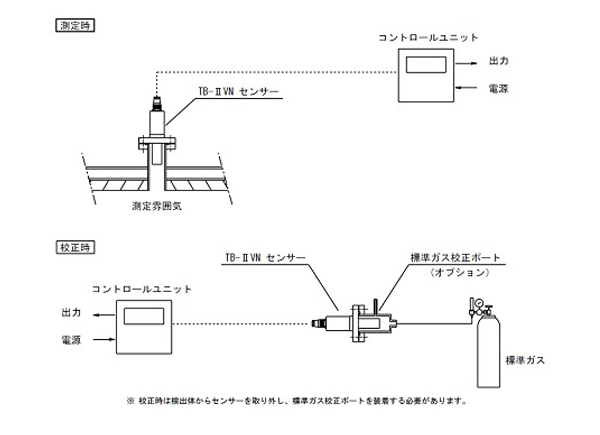

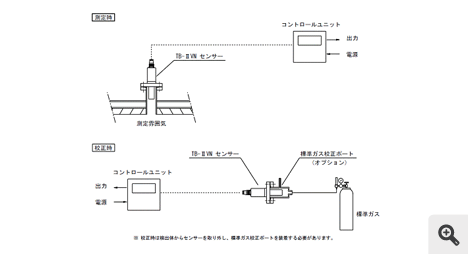

ⅡVとⅡVNの違いについて

ページトップへ戻る
用途別機種一覧へ

コントロールユニット

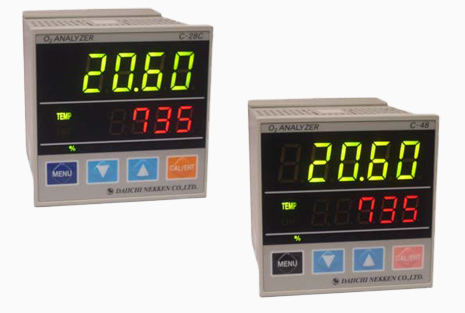

コントロールユニット　C-28C　C-48

コントロールユニットC-28C、C-48はジルコニアO2センサーと組み合わせて使用します。
センサーの温度コントロールと、センサーからの信号を処理し、酸素濃度を表示します。

写真

特徴
  • コンパクトかつ操作性の良いDIN96×96サイズ
  • 視認性の良い大型ディスプレイ
  • レンジごとに出力スケーリングが設定可能なフリーレンジ仕様
  • シリアル通信（RS232C）標準装備
  • 出力警報：上下限、上々限、下々限を任意設定可能（各A接点）
  • 故障警報：センサー温度異常

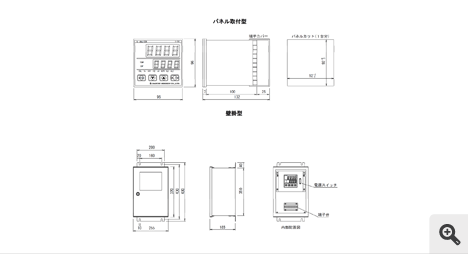

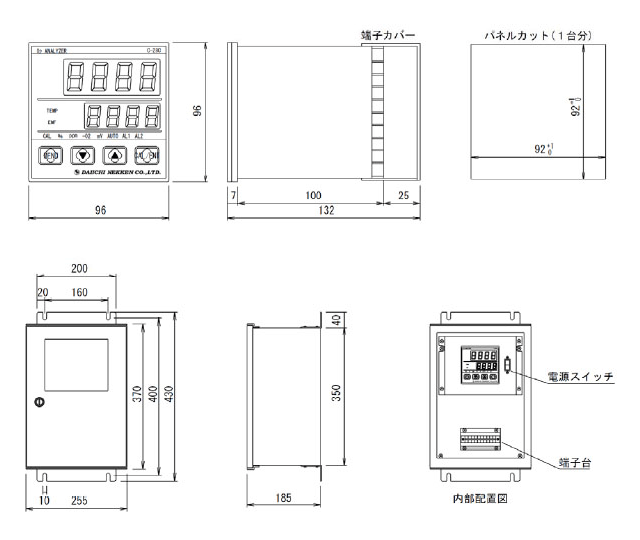

外形図
外形図イメージ
仕様
C-28C C-48
寸法 96W×96H×132D
重量 約 0.5kg
電源 A.C.90 ～130V
表示 4 桁 LED 5 桁 LED
表示範囲 R1：% 0～99.99、0～100.0
-19.99～99.99		 R1 %：0.00～100.00
ppm：0.0～9999.9
atm：-35.00～0.00
mV：-40.0～1500.0
R2：ppm 0～9999、0～999.9 R2
R3：mV -525～1575mV R3
出力※1 D.C.4～20mA
D.C.0 ～ 1V or 5V or 10V
通信 RS232C
レンジ切換 マニュアル / オート マニュアル / オート / リモート
警報 出力警報 2点：Hi/Lo、Hi/HHi、Lo/LLo を任意設定
故障警報 1点：センサー温度異常
リレーによる警報出力(各警報時に接点閉)。
その他 セル起電力表示、センサー温度表示、レンジアンサーバック
出力ホールド、エア点ワンタッチ校正 等
ページトップへ戻る
用途別機種一覧へ

TB-FIシリーズ

TB-ⅡF

検出部に安定化ジルコニアセラミックを使用したポータブルO2計です。
TB-ⅡF-PセンサとC-101コントロールユニットをボックスに収めポータブル仕様にしました。

写真

特徴
  • クリーンガス中のppmO2レベルから100%O2までの幅広いレンジに対応
  • ジルコニアセンサーは何重にも保護されており、HCL、SOx等の腐食性ガスのアタックに強い構造
  • 各レンジで出力スケーリングが任意設定可能なフリーレンジ仕様
  • シリアル通信（RS232C)標準装備
  • A.C.85～A.C.260V　フリー電源仕様

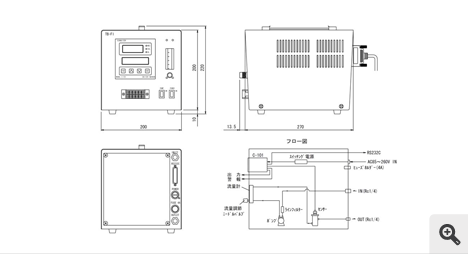

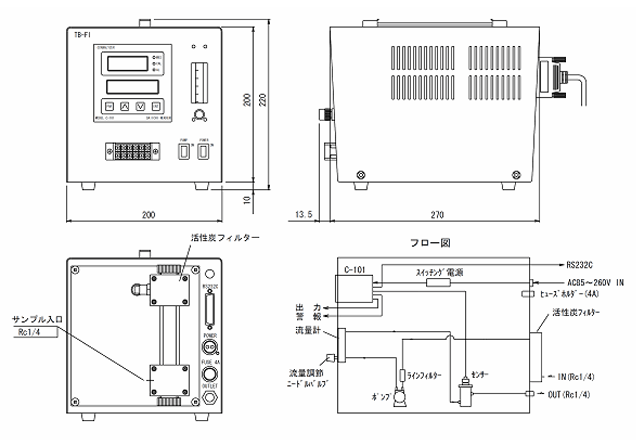

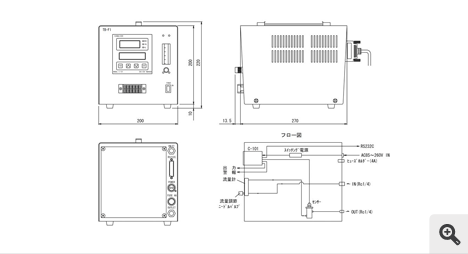

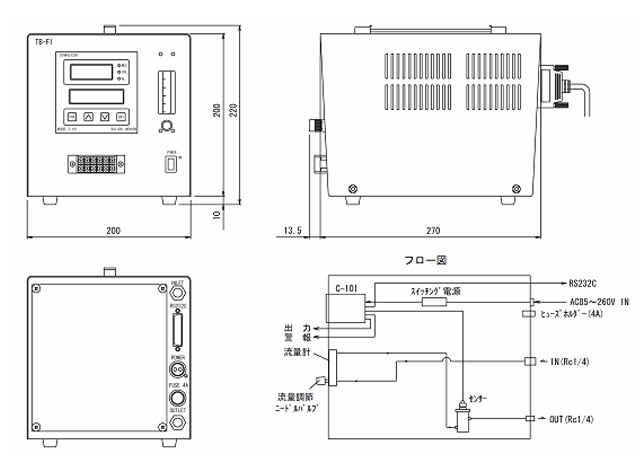

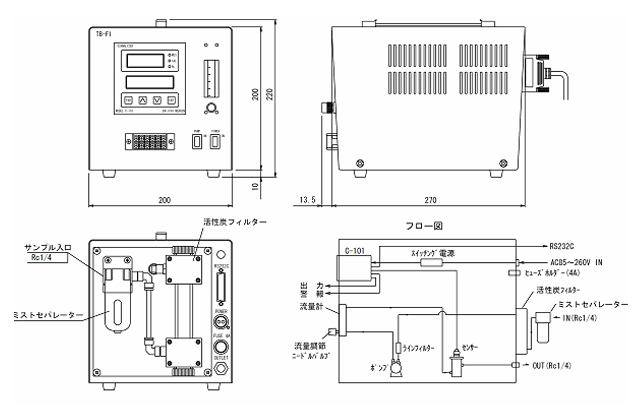

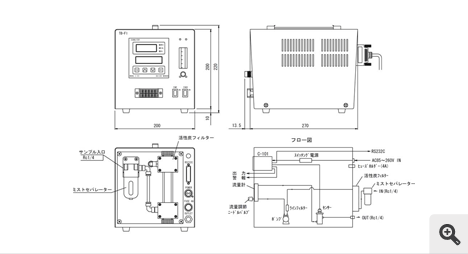

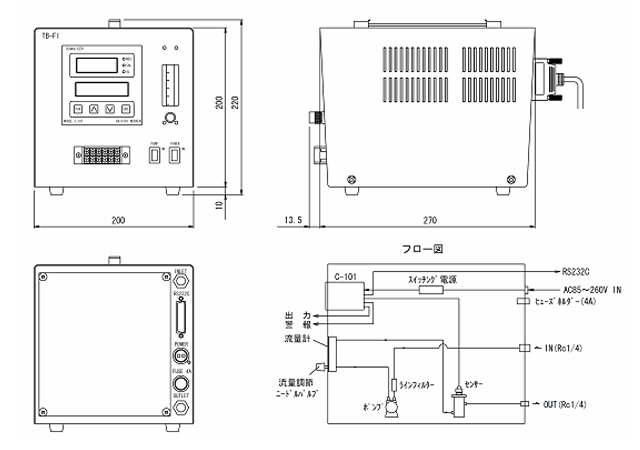

外形図
外形図イメージ

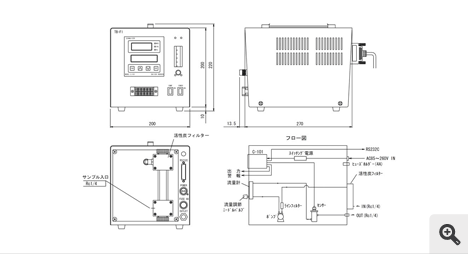

外形図
外形図イメージ
外形図
外形図イメージ
外形図
外形図イメージ
仕様
機種 TB-FI サンプル圧入式
TB-FI-P サンプリングポンプ内蔵
TB-FI-PC サンプリングポンプ内蔵、活性炭フィルター付
TB-FI-PR サンプリングポンプ内蔵、活性炭フィルター、ミストセパレータ付
測定範囲 1ppm ～ 100%O2
表示 %レンジ ： 0 ～ 99.99%O2、ppmレンジ ： 0 ～ 9999ppmO2
出力 D.C.4-20mA、0-1V または0-10V
（アイソレート、上記表示範囲内でスケール設定可能）
通信 RS232C (D-sub 25ピンコネクタ装備)
レンジ切換 オート/マニュアル
初期設定 0 ～ 25%O2 / 0 ～ 10000ppmO2
警報 出力警報 ： Hi/Lo、HHi/Hi 又はLo/LLo （各A接点・LCD表示）
故障警報 ： ヒーター、RTD断線 (LCD表示)
直線性 ±1%FS以内 （0-25%O2）
再現性 ±1%FS以内 （0-25%O2）
応答速度 90%応答5秒以内 （高濃度側へ振れる場合）
ドリフト ±2%FS/週 以内
配管接続 Rc 1/4
サンプル吸引 サンプルガス圧入または内蔵ポンプによる吸引
サンプル流量 0.2 ～ 2L/min
暖気時間 約10分
電源 A.C.85 ～ A.C. 260V
付属品 電源コード3ｍ
ページトップへ戻る
用途別機種一覧へ
